VFD用電源モジュール

商品説明

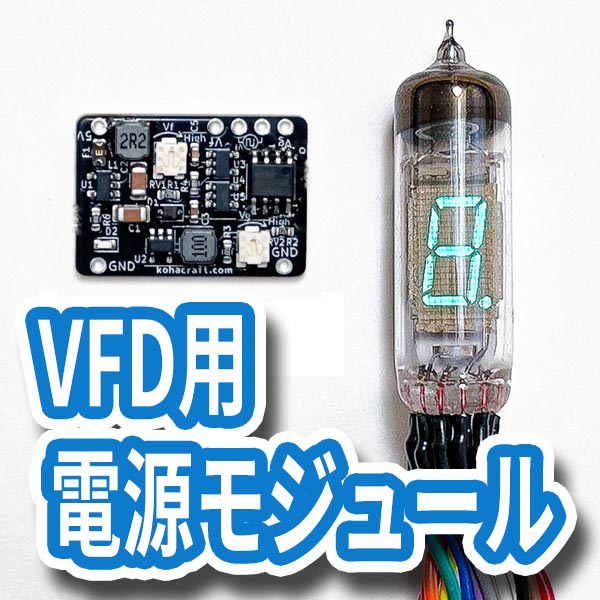

VFDを点灯するために必要な、グリッド・アノード用の高電圧と、フィラメント用の交流電圧を5Vから生成することができる電源モジュールです。

2024.1.6 改良しました
フィラメント電圧を最大4.2Vから5Vへ拡大しました
これにより6本のVFDのフィラメントを直列接続してもご利用いただけるようになりました
基板や以降の説明には最大±4.2Vと書いてありますが、実際は最大±5Vとなっております

🟡仕様
・入力電圧:5V
・グリッド・アノード用出力: DC10〜28V Max30mA
・フィラメント用出力:AC±0.6〜±5.0V Max300mA
・入力にHold電流350mAのリセッタブルヒューズが入っています

🟡内容物

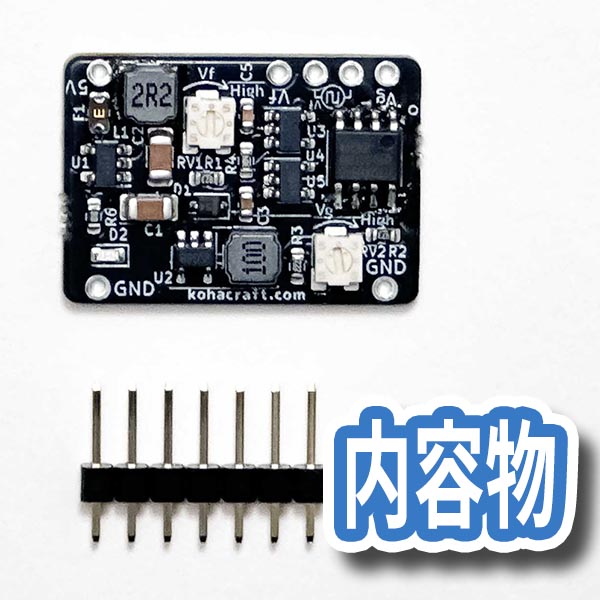

・電源モジュール
・ピンヘッダ 7ピン

🟡ピン配置
※フィラメント出力は、無負荷の場合には最低でも約2Vになります。負荷を接続すると0.6Vまで下がります。

🟡生い立ち
