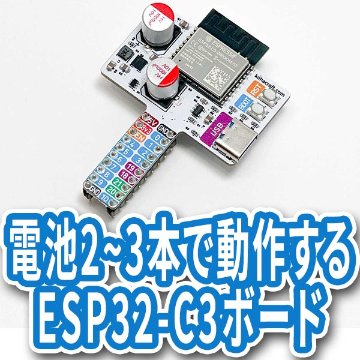

電池2〜3本で動作するESP32-C3ボード

昇降圧DCDCコンバータを搭載し、電源電圧が2.7Vから5.5Vの範囲で動作するESP32-C3マイコンボードです。

2026.1.29 この電源回路部分を抜き出した「電池2〜3本で動作する3.3V電源モジュール」の販売を開始しました

2025.12.31 DCDCの入出力コンデンサを1000uFの固体コンデンサに増強した新バージョン(旧は入力100uF電解、出力820uF個体)を販売開始しました。電池2本の場合はこちらがおすすめです

こちらの商品はスイッチサイエンスさんでもご購入いただけます。

・動作電圧範囲が広いので、乾電池や充電電池&太陽電池といった電圧が変動する電源で動作させるのに最適です

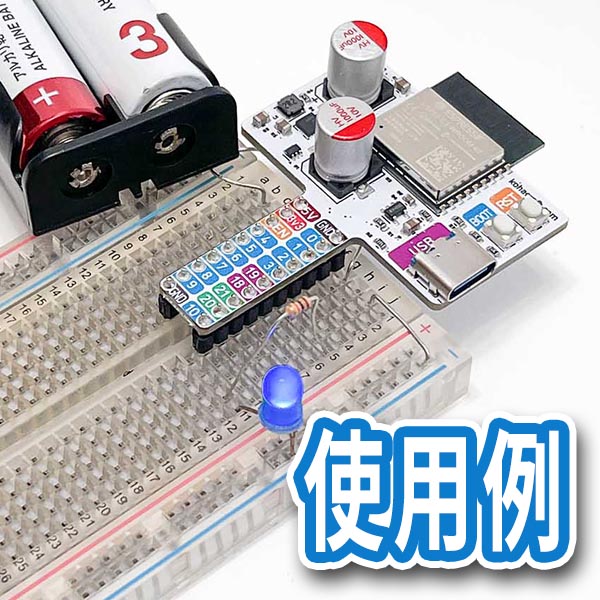

・ピンヘッダはDIP ICの幅になっているので、ブレッドボードを有効に利用することができます

・ESP32-C3の全てのピンがピンヘッダに接続されています

・UVプリント基板を使用し特殊なピンが一目でわかります

・電源線やプログラムの工夫で2.7Vより低い電池電圧まで動作します

・WiFiを使用しなければ電源電圧1.8Vまで動作します

・マイコン：ESP32-C3-WROOM-02-N4

・動作電圧：2.7V〜5.5V(最低電圧はご使用環境によって変わります)

回路は若干異なりますが、ピンヘッダ、コネクタ、スイッチの位置形状に違いはありません。

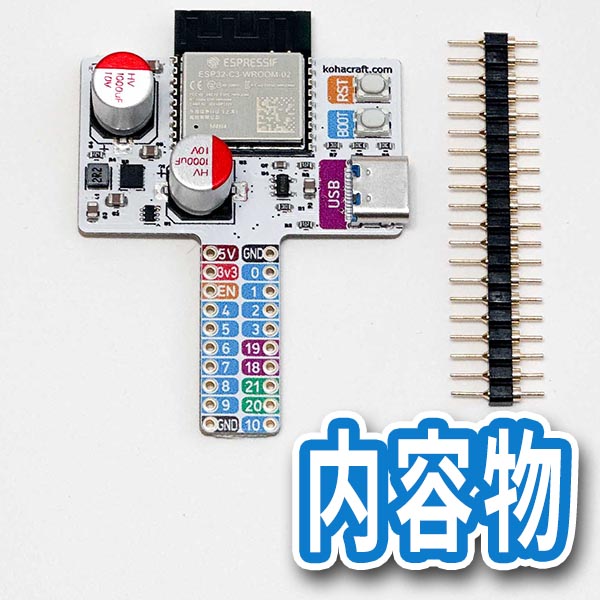

・マイコン搭載基板

・丸ピンヘッダ20ピン1本 または10ピン2本

・GPIO2,8,9はプルアップされています。これらのピンにプルダウン抵抗やローサイドにLEDを接続すると正常に起動しなくなります

・電源の配線により最低動作電圧は変化するため、組み込んだ機器にて実際にご確認ください。簡易テストにはこちらのテストプログラムがお使いいただけます。配線の影響は「単三2本でどれだけ動作するか」をご参考にしてください

・理由はわかりませんが、低電圧時にWiFi.beginで低電圧リセットが発生した場合、それを検出して1秒Deepsleepし、再度WiFi.beginすると正常に接続できます。この方法により、電源線が太ければ2.1V程度まで動作させることができます。詳しくは上記のテストプログラムをご参照ください

・電池2,3本で動作するESP32-C3ボードの設計方法

・電池2,3本で動作するESP32-C3ボードを組み立てました

・電池2,3本で動作するESP32-C3ボードが電池で動作しました

・ESP32がWiFi試行時ブラウンアウトリセットを何回かしたら一旦Deepsleepするプログラム

・電池2,3本で動くESP32-C3ボードが単三2本でどれだけ動作するか
