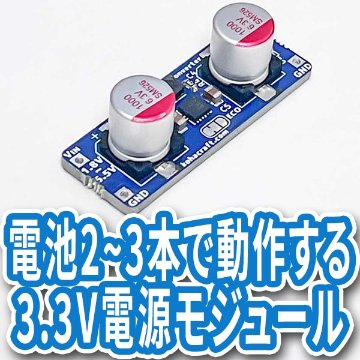

電池2〜3本で動作する3.3V電源モジュール

商品説明

1.8V〜5.5Vの電圧を3.3Vに変換する昇降圧DCDCコンバータモジュールです。

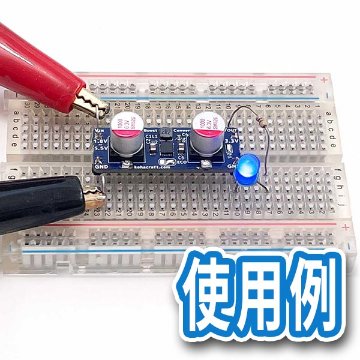

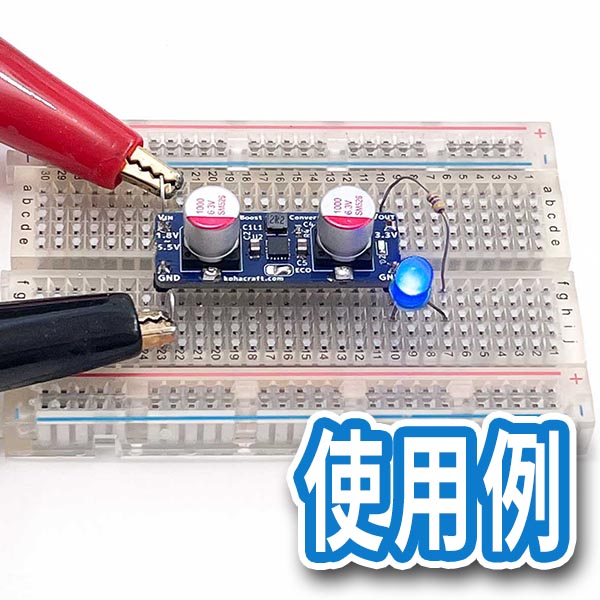

電池や充電電池+太陽電池など電圧が変動する場合でも、3.3Vの電源として利用できます。

本商品は「電池2〜3本で動作するESP32-C3ボード」の電源回路部分を抜き出した物です。

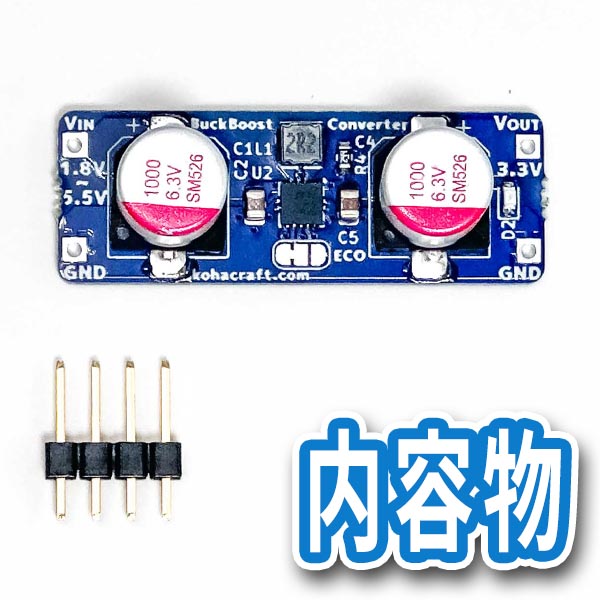

🟡内容物

・電池2〜3本で動作する3.3V電源モジュール

・金メッキピンヘッダ 4ピン

🟡仕様

入力電圧：1.8V〜5.5V

出力電圧：3.3V

出力電流：0.6A@入力2V 1.2A@3V 1.5A@5V(データシートに記載の値)

無負荷時消費電流：4〜13mA(ECOモード時140uA程度)

🟡ECOモード

軽負荷時にDCDCの動作をPWMからPFMモードに自動で切り替えることで、消費電流を低減させるモードです。

マイコンのスリープ状態が長い場合などで特に効果的です。

ECOモードへの改造方法

・ソルダージャンパーのパッドの左の線をカッターでカットします

・左側と中央のパッドがショートしていないことをテスターで確認します

・中央と右側のパッドをはんだでショートさせます

🟡ご注意

・電源線には太いものをご使用ください(0.6mm以上のはんだメッキ線やAWG24以上の太さの配線など)

・負荷電流が大きいと、入力電流はそれ以上に大きくなりますので電源容量にご注意ください
